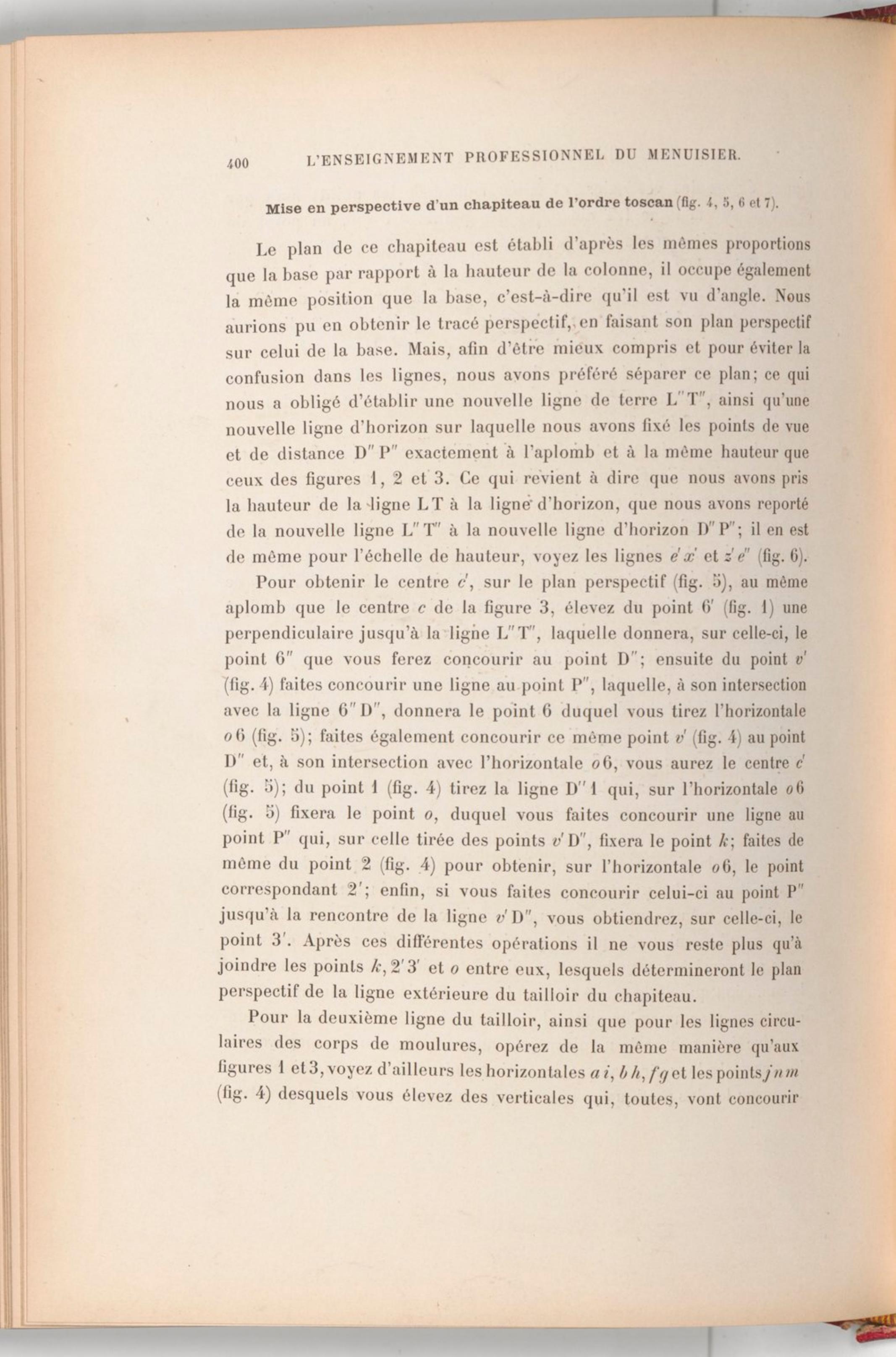

Mise en perspective d'un chapiteau de l'ordre toscan (fig. 4, 5, 6 et 7).

Le plan de ce chapiteau est établi d'après les mêmes proportions que la base par rapport à la hauteur de la colonne, il occupe également la même position que la base, c'est-à-dire qu'il est vu d'angle. Nous aurions pu en obtenir le tracé perspectif, en faisant son plan perspectif sur celui de la base. Mais, afin d'être mieux compris et pour éviter la confusion dans les lignes, nous avons préféré séparer ce plan; ce qui nous a obligé d'établir une nouvelle ligne de terre L"T", ainsi qu'une nouvelle ligne d'horizon sur laquelle nous avons fixé les points de vue et de distance D"P" exactement à l'aplomb et à la même hauteur que ceux des figures 1, 2 et 3. Ce qui revient à dire que nous avons pris la hauteur de la ligne LT à la ligne d'horizon, que nous avons reporté de la nouvelle ligne L"T" à la nouvelle ligne d'horizon D"P"; il en est de même pour l'échelle de hauteur, voyez les lignes e'x' et z'e" (fig. 6).

Pour obtenir le centre c' , sur le plan perspectif (fig. 5), au même aplomb que le centre c de la figure 3, élevez du point 6' (fig. 1) une perpendiculaire jusqu'à la ligne L''T'', laquelle donnera, sur celle-ci, le point 6" que vous ferez concourir au point D"; ensuite du point v' (fig. 4) faites concourir une ligne au point P", laquelle, à son intersection avec la ligne 6''D", donnera le point 6 duquel vous tirez l'horizontale o6 (fig. 5); faites également concourir ce même point v' (fig. 4) au point D" et, à son intersection avec l'horizontale o6, vous aurez le centre c' (fig. 5); du point 1 (fig. 4) tirez la ligne D''1 qui, sur l'horizontale o6 (fig. 5) fixera le point o, duquel vous faites concourir une ligne au point P" qui, sur celle tirée des points v'D'' , fixera le point k; faites de même du point 2 (fig. 4) pour obtenir, sur l'horizontale o6, le point correspondant 2'; enfin, si vous faites concourir celui-ci au point P" jusqu'à la rencontre de la ligne v'D'' , vous obtiendrez, sur celle-ci, le point 3'. Après ces différentes opérations il ne vous reste plus qu'à joindre les points k, 2'3' et o entre eux, lesquels détermineront le plan perspectif de la ligne extérieure du tailloir du chapiteau.

Pour la deuxième ligne du tailloir, ainsi que pour les lignes circulaires des corps de moulures, opérez de la même manière qu'aux figures 1 et 3, voyez d'ailleurs les horizontales a\ i , b\ h , f\ g et les points j\ n\ m (fig. 4) desquels vous élevez des verticales qui, toutes, vont concourir
