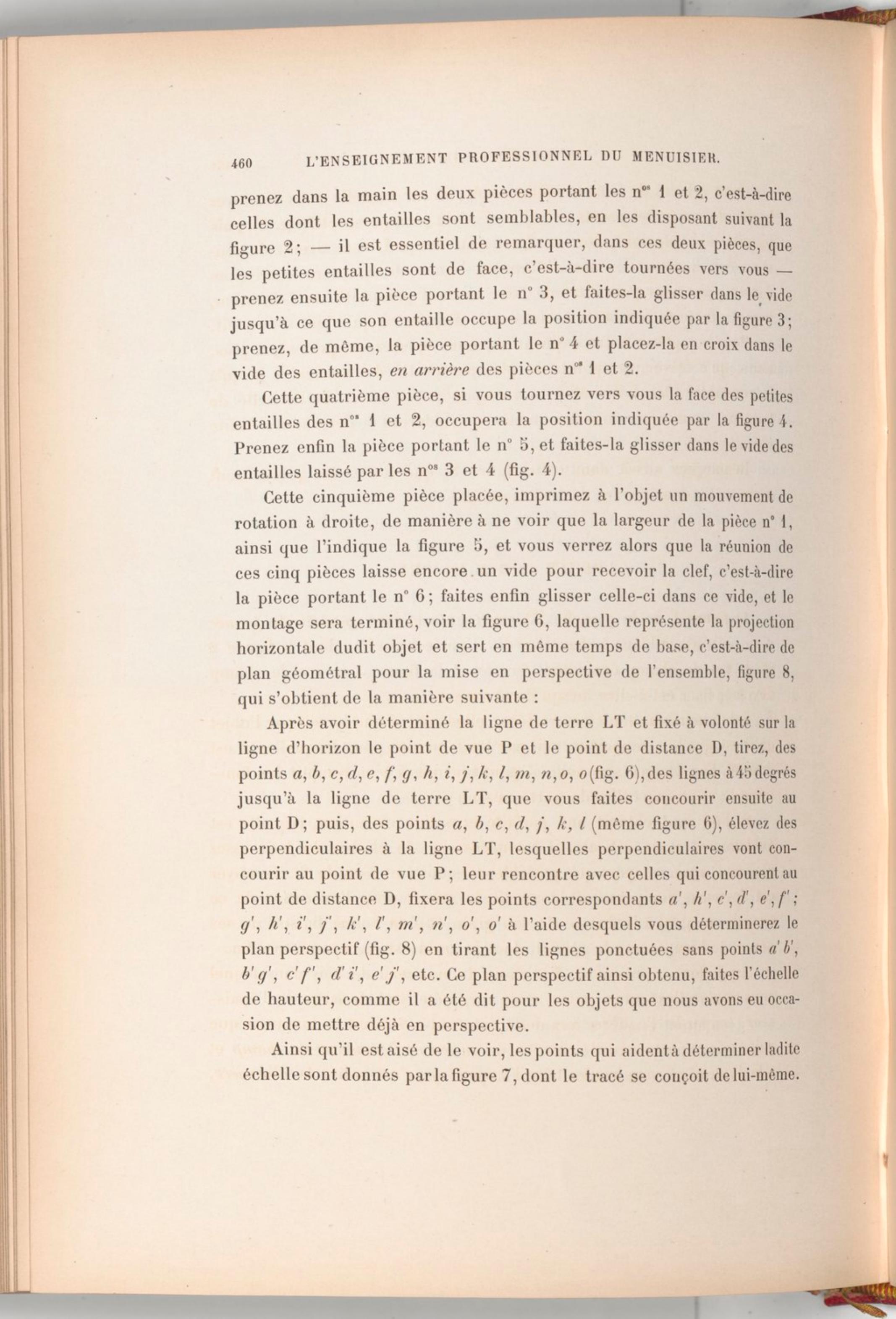

prenez dans la main les deux pièces portant les n°s 1 et 2, c'est-à-dire celles dont les entailles sont semblables, en les disposant suivant la figure 2; — il est essentiel de remarquer, dans ces deux pièces, que les petites entailles sont de face, c'est-à-dire tournées vers vous — prenez ensuite la pièce portant le n° 3, et faites-la glisser dans le vide jusqu'à ce que son entaille occupe la position indiquée par la figure 3; prenez, de même, la pièce portant le n° 4 et placez-la en croix dans le vide des entailles, en arrière des pièces n°s 1 et 2.

Cette quatrième pièce, si vous tournez vers vous la face des petites entailles des n°s 1 et 2, occupera la position indiquée par la figure 4. Prenez enfin la pièce portant le n° 5, et faites-la glisser dans le vide des entailles laissé par les n°s 3 et 4 (fig. 4).

Cette cinquième pièce placée, imprimez à l'objet un mouvement de rotation à droite, de manière à ne voir que la largeur de la pièce n° 1, ainsi que l'indique la figure 5, et vous verrez alors que la réunion de ces cinq pièces laisse encore. Un vide pour recevoir la clef, c'est-à-dire la pièce portant le n° 6; faites enfin glisser celle-ci dans ce vide, et le montage sera terminé, voir la figure 6, laquelle représente la projection horizontale dudit objet et sert en même temps de base, c'est-à-dire de plan géométral pour la mise en perspective de l'ensemble, figure 8, qui s'obtient de la manière suivante :

Après avoir déterminé la ligne de terre LT et fixé à volonté sur la ligne d'horizon le point de vue P et le point de distance D, tirez, des points a, b, c, d, e, f, g, h, i, j, k, l, m, n, o, o (fig. 6), des lignes à 45 degrés jusqu'à la ligne de terre LT, que vous faites concourir ensuite au point D; puis, des points a, b, c, d, j, k, l (même figure 6), élevez des perpendiculaires à la ligne LT, lesquelles perpendiculaires vont concourir au point de vue P; leur rencontre avec celles qui concourent au point de distance D, fixera les points correspondants a' , h' , c' , d' , e' , f' ; g' , h' , i' , j' , k' , l' , m' , n' , o' , o' à l'aide desquels vous déterminerez le plan perspectif (fig. 8) en tirant les lignes ponctuées sans points a'b' , b'g' , c'f' , d'i' , e'j' , etc. Ce plan perspectif ainsi obtenu, faites l'échelle de hauteur, comme il a été dit pour les objets que nous avons eu occasion de mettre déjà en perspective.

Ainsi qu'il est aisé de le voir, les points qui aident à déterminer ladite échelle sont donnés par la figure 7, dont le tracé se conçoit de lui-même.
