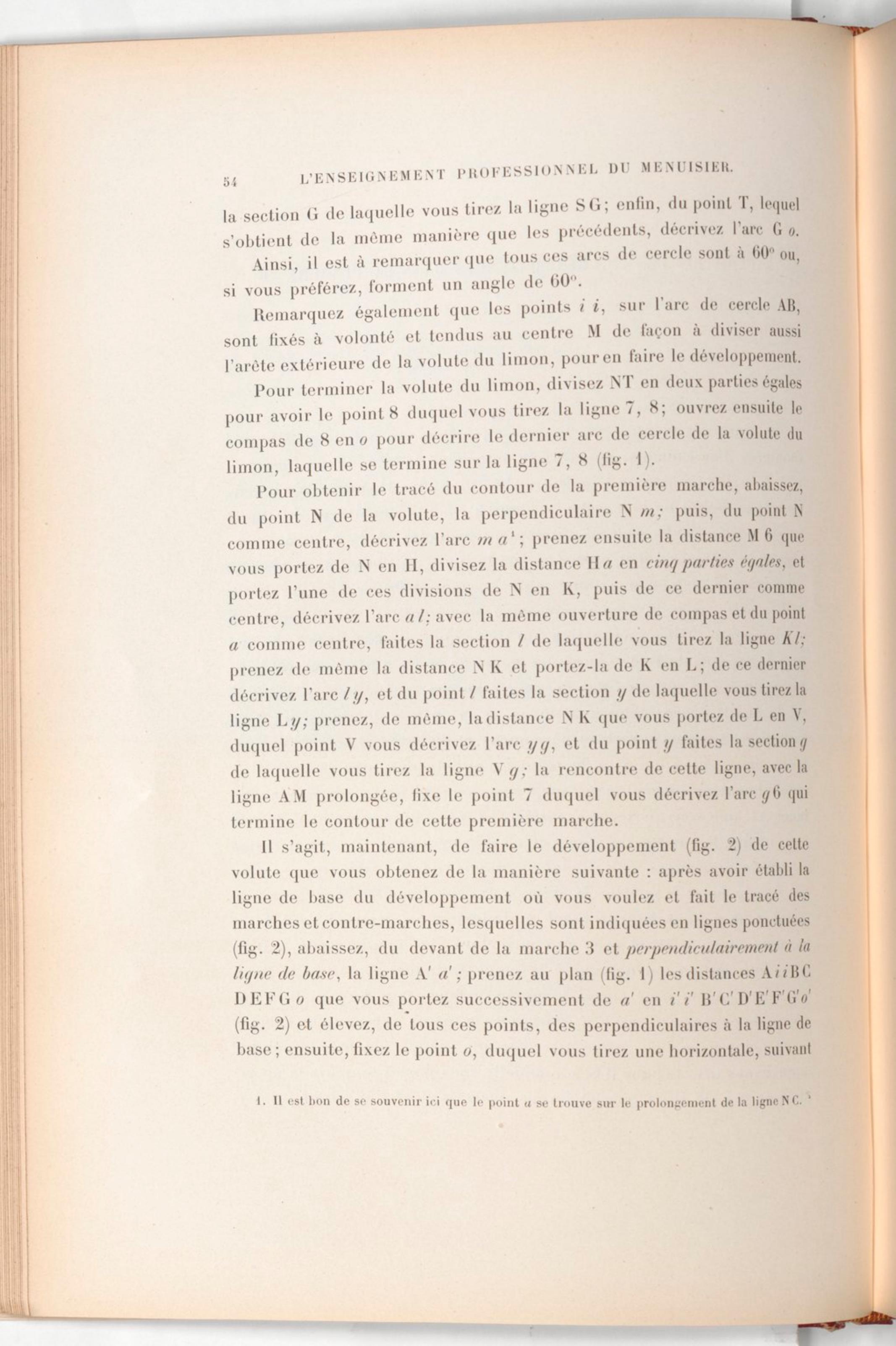

la section G de laquelle vous tirez la ligne SG; enfin, du point T, lequel s'obtient de la même manière que les précédents, décrivez l'arc GO.

Ainsi, il est à remarquer que tous ces arcs de cercle sont à 60° ou, si vous préférez, forment un angle de 60°.

Remarquez également que les points i i, sur l'arc de cercle AB, sont fixés à volonté et tendus au centre M de façon à diviser aussi l'arête extérieure de la volute du limon, pour en faire le développement.

Pour terminer la volute du limon, divisez NT en deux parties égales pour avoir le point 8 duquel vous tirez la ligne 7, 8; ouvrez ensuite le compas de 8 en o pour décrire le dernier arc de cercle de la volute du limon, laquelle se termine sur la ligne 7, 8 (fig. 1).

Pour obtenir le tracé du contour de la première marche, abaissez, du point N de la volute, la perpendiculaire N m; puis, du point N comme centre, décrivez l'arc m a¹; prenez ensuite la distance M 6 que vous portez de N en H, divisez la distance Ha en cinq parties égales, et portez l'une de ces divisions de N en K, puis de ce dernier comme centre, décrivez l'arc a l; avec la même ouverture de compas et du point a comme centre, faites la section l de laquelle vous tirez la ligne Kl; prenez de même la distance N K et portez-la de K en L; de ce dernier décrivez l'arc l y, et du point l faites la section y de laquelle vous tirez la ligne Ly; prenez, de même, la distance N K que vous portez de L en V, duquel point V vous décrivez l'arc y g, et du point y faites la section g de laquelle vous tirez la ligne V g; la rencontre de cette ligne, avec la ligne A M prolongée, fixe le point 7 duquel vous décrivez l'arc g 6 qui termine le contour de cette première marche.

Il s'agit, maintenant, de faire le développement (fig. 2) de cette volute que vous obtenez de la manière suivante : après avoir établi la ligne de base du développement où vous voulez et fait le tracé des marches et contre-marches, lesquelles sont indiquées en lignes ponctuées (fig. 2), abaissez, du devant de la marche 3 et perpendiculairement à la ligne de base, la ligne A' a'; prenez au plan (fig. 1) les distances A i i B C D E F G o que vous portez successivement de a' en i'i' B'C'D'E'F'G'o' (fig. 2) et élevez, de tous ces points, des perpendiculaires à la ligne de base ; ensuite, fixez le point o, duquel vous tirez une horizontale, suivant
