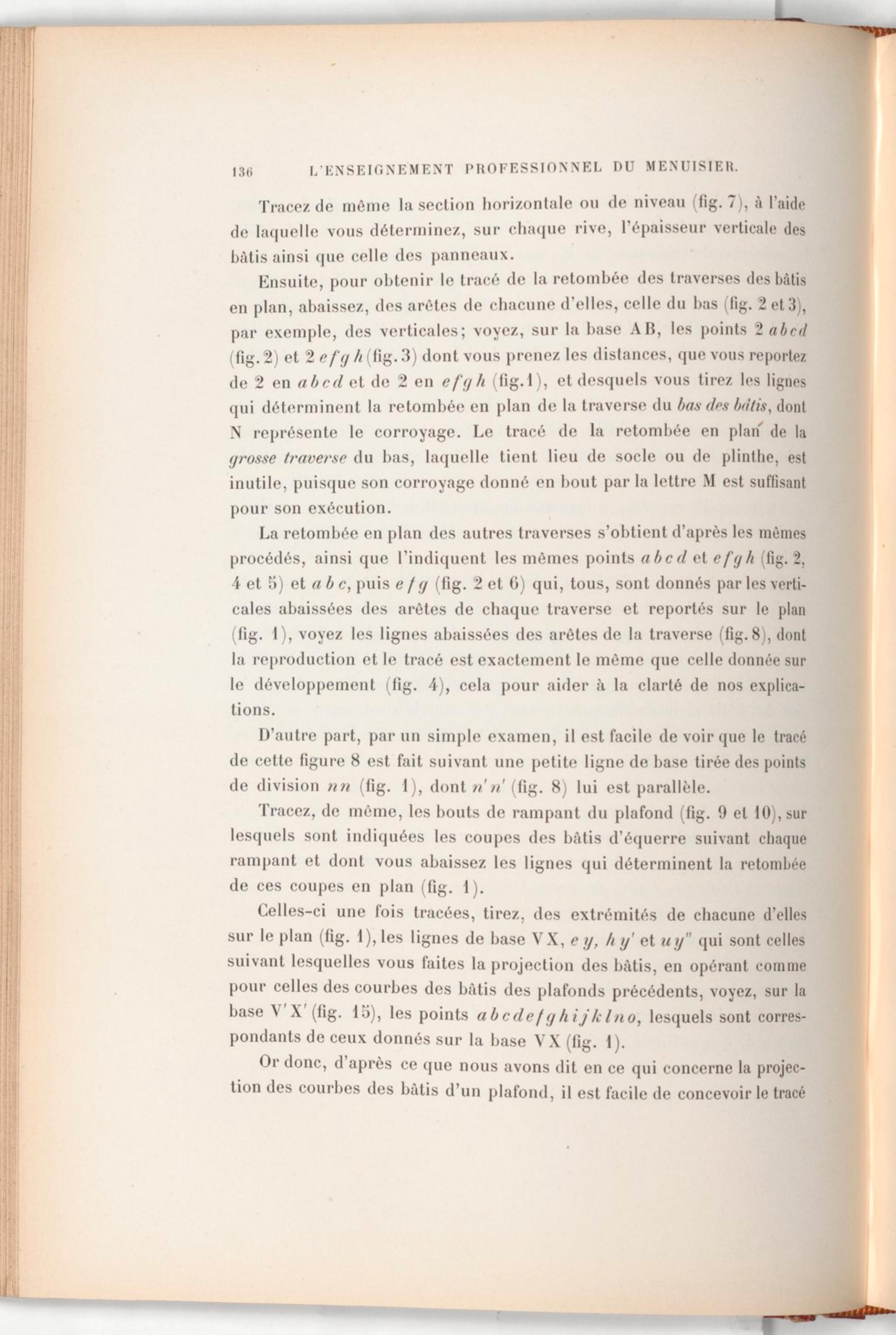

Tracez de même la section horizontale ou de niveau (fig. 7), à l'aide de laquelle vous déterminez, sur chaque rive, l'épaisseur verticale des bâtis ainsi que celle des panneaux.

Ensuite, pour obtenir le tracé de la retombée des traverses des bâtis en plan, abaissez, des arêtes de chacune d'elles, celle du bas (fig. 2 et 3), par exemple, des verticales; voyez, sur la base AB, les points 2 abcd (fig. 2) et 2 efg h (fig. 3) dont vous prenez les distances, que vous reportez de 2 en abcd et de 2 en efg h (fig.1), et desquels vous tirez les lignes qui déterminent la retombée en plan de la traverse du bas des bâtis, dont N représente le corroyage. Le tracé de la retombée en plan de la grosse traverse du bas, laquelle tient lieu de socle ou de plinthe, est inutile, puisque son corroyage donné en bout par la lettre M est suffisant pour son exécution.

La retombée en plan des autres traverses s'obtient d'après les mêmes procédés, ainsi que l'indiquent les mêmes points a b c d et e f g h (fig. 2, 4 et 5) et a b c, puis e f g (fig. 2 et 6) qui, tous, sont donnés par les verticales abaissées des arêtes de chaque traverse et reportés sur le plan (fig. 1), voyez les lignes abaissées des arêtes de la traverse (fig. 8), dont la reproduction et le tracé est exactement le même que celle donnée sur le développement (fig. 4), cela pour aider à la clarté de nos explications.

D'autre part, par un simple examen, il est facile de voir que le tracé de cette figure 8 est fait suivant une petite ligne de base tirée des points de division nn (fig. 1), dont n'n' (fig. 8) lui est parallèle.

Tracez, de même, les bouts de rampant du plafond (fig. 9 et 10), sur lesquels sont indiquées les coupes des bâtis d'équerre suivant chaque rampant et dont vous abaissez les lignes qui déterminent la retombée de ces coupes en plan (fig. 1).

Celles-ci une fois tracées, tirez, des extrémités de chacune d'elles sur le plan (fig. 1), les lignes de base VX, ey, hy' et uy" qui sont celles suivant lesquelles vous faites la projection des bâtis, en opérant comme pour celles des courbes des bâtis des plafonds précédents, voyez, sur la base V'X' (fig. 15), les points abcdefghijklno, lesquels sont correspondants de ceux donnés sur la base VX (fig. 1).

Or donc, d'après ce que nous avons dit en ce qui concerne la projection des courbes des bâtis d'un plafond, il est facile de concevoir le tracé
