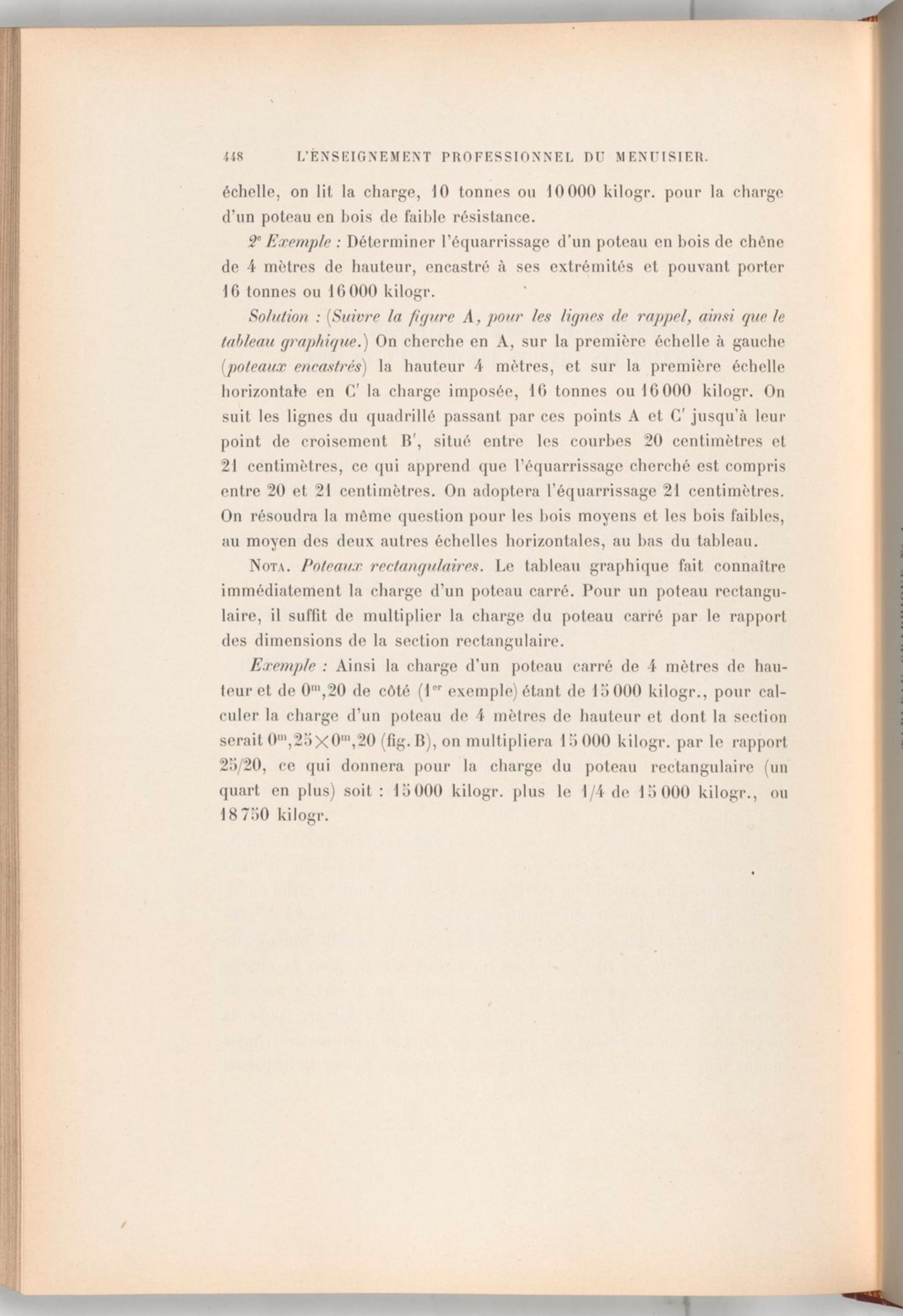

échelle, on lit la charge, 10 tonnes ou 10 000 kilogr. pour la charge

d'un poteau en bois de faible résistance.

2e Exemple : Déterminer l'équarrissage d'un poteau en bois de chêne de 4 mètres de hauteur, encastré à ses extrémités et pouvant porter 16 tonnes ou 16 000 kilogr.

Solution : (Suivre la figure A, pour les lignes de rappel, ainsi que le tableau graphique.) On cherche en A, sur la première échelle à gauche (poteaux encastrés) la hauteur 4 mètres, et sur la première échelle horizontale en C' la charge imposée, 16 tonnes ou 16 000 kilogr. On suit les lignes du quadrillé passant par ces points A et C' jusqu'à leur point de croisement B', situé entre les courbes 20 centimètres et 21 centimètres, ce qui apprend que l'équarrissage cherché est compris entre 20 et 21 centimètres. On adoptera l'équarrissage 21 centimètres. On résoudra la même question pour les bois moyens et les bois faibles, au moyen des deux autres échelles horizontales, au bas du tableau.

NOTA. Poteaux rectangulaires. Le tableau graphique fait connaître immédiatement la charge d'un poteau carré. Pour un poteau rectangulaire, il suffit de multiplier la charge du poteau carré par le rapport des dimensions de la section rectangulaire.

Exemple : Ainsi la charge d'un poteau carré de 4 mètres de hauteur et de 0m ,20 de côté (1er exemple) étant de 15 000 kilogr., pour calculer la charge d'un poteau de 4 mètres de hauteur et dont la section serait 0m ,25×0m ,20 (fig. B), on multipliera 15 000 kilogr. par le rapport 25/20, ce qui donnera pour la charge du poteau rectangulaire (un quart en plus) soit : 15 000 kilogr. plus le 1/4 de 15 000 kilogr., ou 18 750 kilogr.
