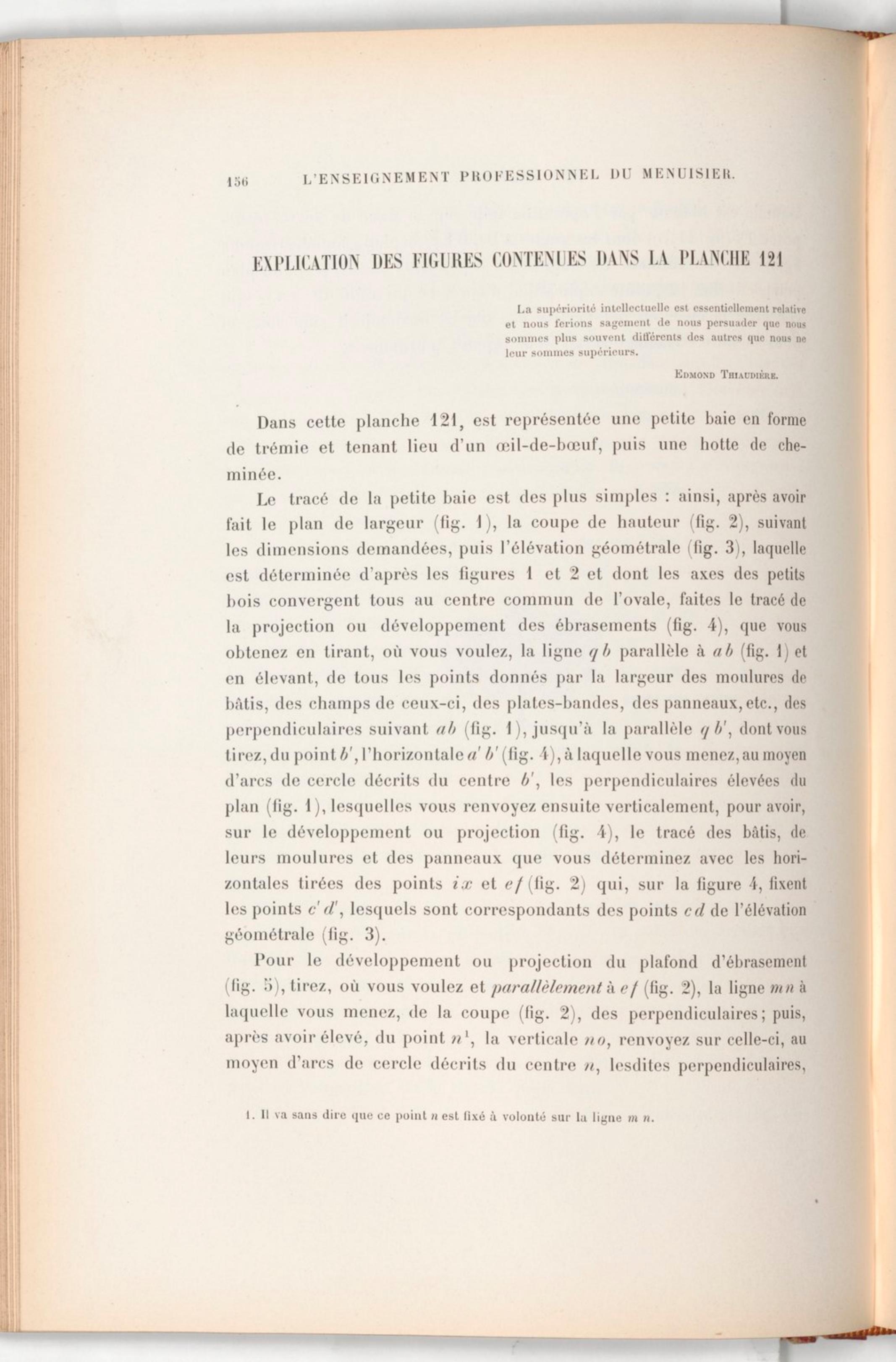

EXPLICATION DES FIGURES CONTENUES DANS LA PLANCHE 121

La supériorité intellectuelle est essentiellement relative et nous ferions sagement de nous persuader que nous sommes plus souvent différents des autres que nous ne leur sommes supérieurs.

EDMOND THIAUDIÈRE.

Dans cette planche 121, est représentée une petite baie en forme de trémie et tenant lieu d'un œil-de-bœuf, puis une hotte de cheminée.

Le tracé de la petite baie est des plus simples : ainsi, après avoir fait le plan de largeur (fig. 1), la coupe de hauteur (fig. 2), suivant les dimensions demandées, puis l'élévation géométrale (fig. 3), laquelle est déterminée d'après les figures 1 et 2 et dont les axes des petits bois convergent tous au centre commun de l'ovale, faites le tracé de la projection ou développement des ébrasements (fig. 4), que vous obtenez en tirant, où vous voulez, la ligne qb parallèle à ab (fig. 1) et en élevant, de tous les points donnés par la largeur des moulures de bâtis, des champs de ceux-ci, des plates-bandes, des panneaux, etc., des perpendiculaires suivant ab (fig. 1), jusqu'à la parallèle qb' , dont vous tirez, du point b' , l'horizontale a'b' (fig. 4), à laquelle vous menez, au moyen d'arcs de cercle décrits du centre b' , les perpendiculaires élevées du plan (fig. 1), lesquelles vous renvoyez ensuite verticalement, pour avoir, sur le développement ou projection (fig. 4), le tracé des bâtis, de leurs moulures et des panneaux que vous déterminez avec les horizontales tirées des points ix et ef (fig. 2) qui, sur la figure 4, fixent les points c'd' , lesquels sont correspondants des points cd de l'élévation géométrale (fig. 3).

Pour le développement ou projection du plafond d'ébrasement (fig. 5), tirez, où vous voulez et parallèlement à ef (fig. 2), la ligne mn à laquelle vous menez, de la coupe (fig. 2), des perpendiculaires; puis, après avoir élevé, du point n¹, la verticale no, renvoyez sur celle-ci, au moyen d'arcs de cercle décrits du centre n, lesdites perpendiculaires,
