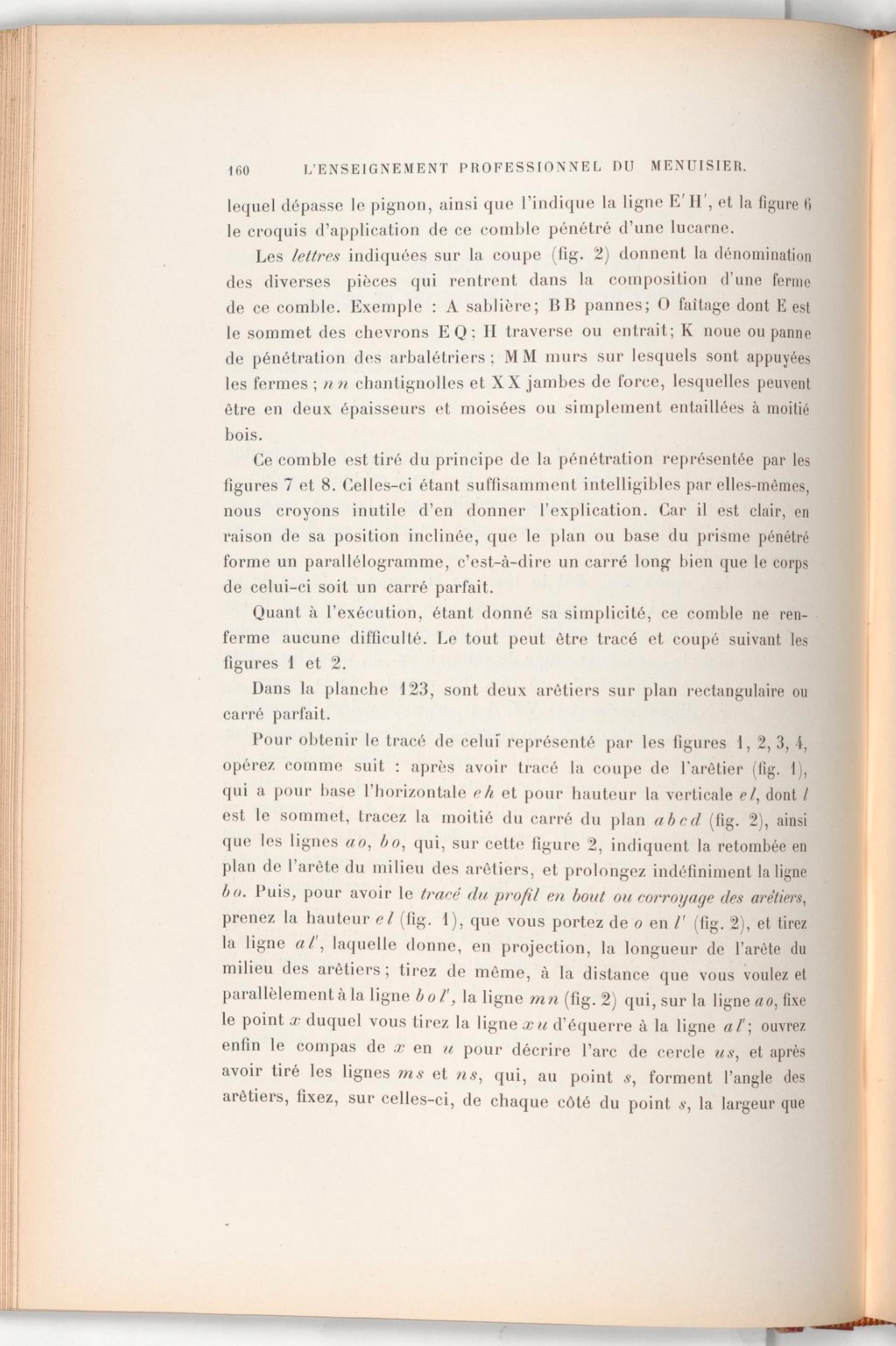

lequel dépasse le pignon, ainsi que l'indique la ligne E'H', et la figure 6

le croquis d'application de ce comble pénétré d'une lucarne.

Les lettres indiquées sur la coupe (fig. 2) donnent la dénomination des diverses pièces qui rentrent dans la composition d'une ferme de ce comble. Exemple : A sablière; BB pannes; O faîtage dont E est le sommet des chevrons EQ ; H traverse ou entrait; K noue ou panne de pénétration des arbalétriers ; MM murs sur lesquels sont appuyées les fermes ; n n chantignolles et XX jambes de force, lesquelles peuvent être en deux épaisseurs et moisées ou simplement entaillées à moitié bois.

Ce comble est tiré du principe de la pénétration représentée par les figures 7 et 8. Celles-ci étant suffisamment intelligibles par elles-mêmes, nous croyons inutile d'en donner l'explication. Car il est clair, en raison de sa position inclinée, que le plan ou base du prisme pénétré forme un parallélogramme, c'est-à-dire un carré long bien que le corps de celui-ci soit un carré parfait.

Quant à l'exécution, étant donné sa simplicité, ce comble ne ren-

ferme aucune difficulté. Le tout peut être tracé et coupé suivant les

figures 1 et 2.

Dans la planche 123, sont deux arêtiers sur plan rectangulaire ou carré parfait.

Pour obtenir le tracé de celui représenté par les figures 1, 2, 3, 4, opérez comme suit : après avoir tracé la coupe de l'arêtier (fig. 1), qui a pour base l'horizontale eh et pour hauteur la verticale el, dont l est le sommet, tracez la moitié du carré du plan abcd (fig. 2), ainsi que les lignes ao, bo, qui, sur cette figure 2, indiquent la retombée en plan de l'arête du milieu des arêtiers, et prolongez indéfiniment la ligne bo. Puis, pour avoir le tracé du profil en bout ou corroyage des arêtiers, prenez la hauteur el (fig. 1), que vous portez de o en l' (fig. 2), et tirez la ligne al', laquelle donne, en projection, la longueur de l'arête du milieu des arêtiers; tirez de même, à la distance que vous voulez et parallèlement à la ligne bol', la ligne mn (fig. 2) qui, sur la ligne ao, fixe le point x duquel vous tirez la ligne xu d'équerre à la ligne al'; ouvrez enfin le compas de x en u pour décrire l'arc de cercle us, et après avoir tiré les lignes ms et ns, qui, au point s, forment l'angle des arêtiers, fixez, sur celles-ci, de chaque côté du point s, la largeur que
