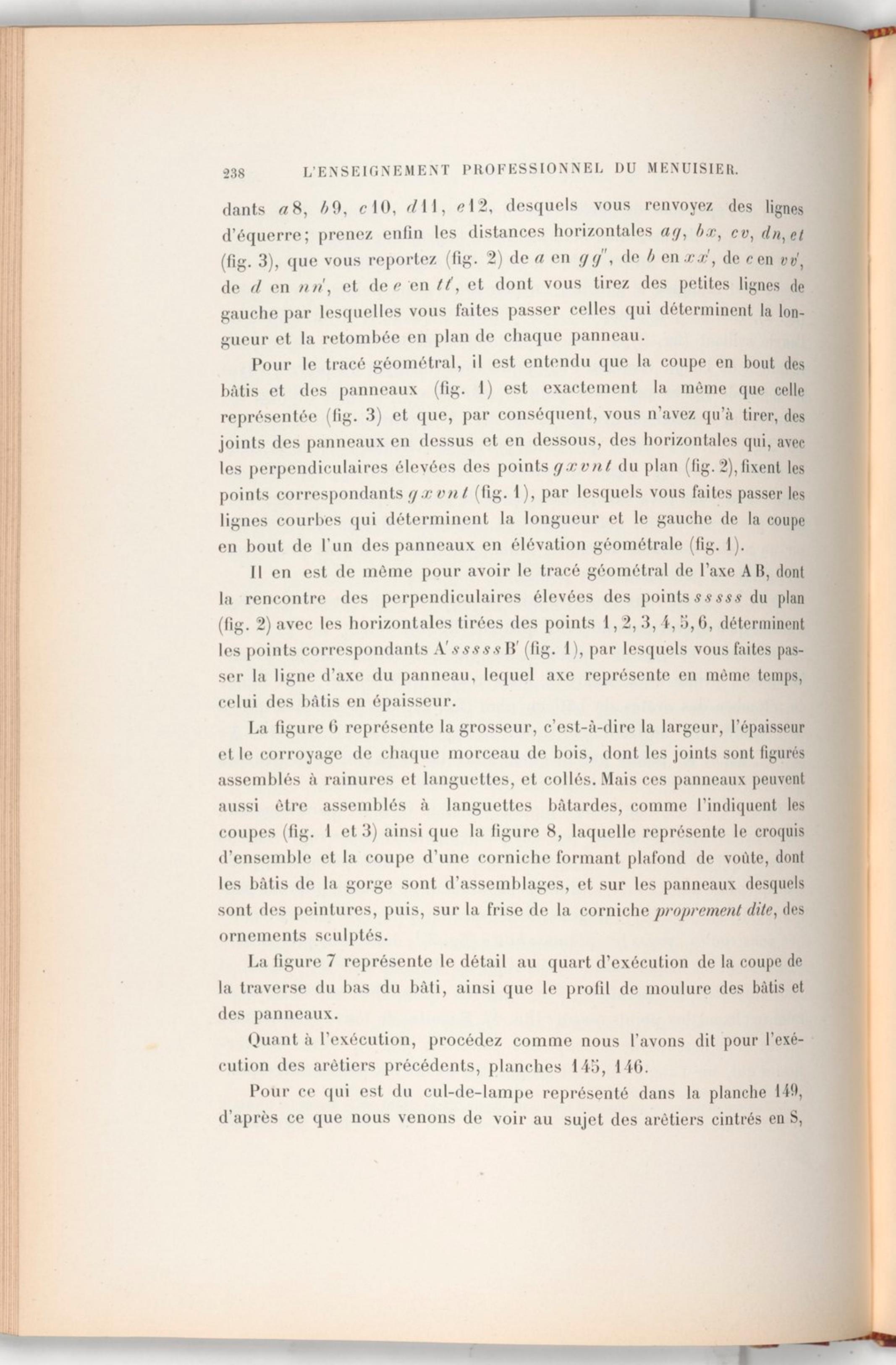

dants a8, b9, c10, d11, e12, desquels vous renvoyez des lignes d'équerre; prenez enfin les distances horizontales ag, bx, cv, dn, et (fig. 3), que vous reportez (fig. 2) de a en g g", de b en xx', de c en vv', de d en nn', et de e en tt', et dont vous tirez des petites lignes de gauche par lesquelles vous faites passer celles qui déterminent la longueur et la retombée en plan de chaque panneau.

Pour le tracé géométral, il est entendu que la coupe en bout des bâtis et des panneaux (fig. 1) est exactement la même que celle représentée (fig. 3) et que, par conséquent, vous n'avez qu'à tirer, des joints des panneaux en dessus et en dessous, des horizontales qui, avec les perpendiculaires élevées des points gxvnt du plan (fig. 2), fixent les points correspondants gxvnt (fig. 1), par lesquels vous faites passer les lignes courbes qui déterminent la longueur et le gauche de la coupe en bout de l'un des panneaux en élévation géométrale (fig. 1).

Il en est de même pour avoir le tracé géométral de l'axe AB, dont la rencontre des perpendiculaires élevées des points sssss du plan (fig. 2) avec les horizontales tirées des points 1, 2, 3, 4, 5, 6, déterminent les points correspondants A'sssss B' (fig. 1), par lesquels vous faites passer la ligne d'axe du panneau, lequel axe représente en même temps, celui des bâtis en épaisseur.

La figure 6 représente la grosseur, c'est-à-dire la largeur, l'épaisseur et le corroyage de chaque morceau de bois, dont les joints sont figurés assemblés à rainures et languettes, et collés. Mais ces panneaux peuvent aussi être assemblés à languettes bâtardes, comme l'indiquent les coupes (fig. 1 et 3) ainsi que la figure 8, laquelle représente le croquis d'ensemble et la coupe d'une corniche formant plafond de voûte, dont les bâtis de la gorge sont d'assemblages, et sur les panneaux desquels sont des peintures, puis, sur la frise de la corniche proprement dite, des ornements sculptés.

La figure 7 représente le détail au quart d'exécution de la coupe de la traverse du bas du bâti, ainsi que le profil de moulure des bâtis et des panneaux.

Quant à l'exécution, procédez comme nous l'avons dit pour l'exécution des arêtiers précédents, planches 145, 146.

Pour ce qui est du cul-de-lampe représenté dans la planche 149, d'après ce que nous venons de voir au sujet des arêtiers cintrés en S,
