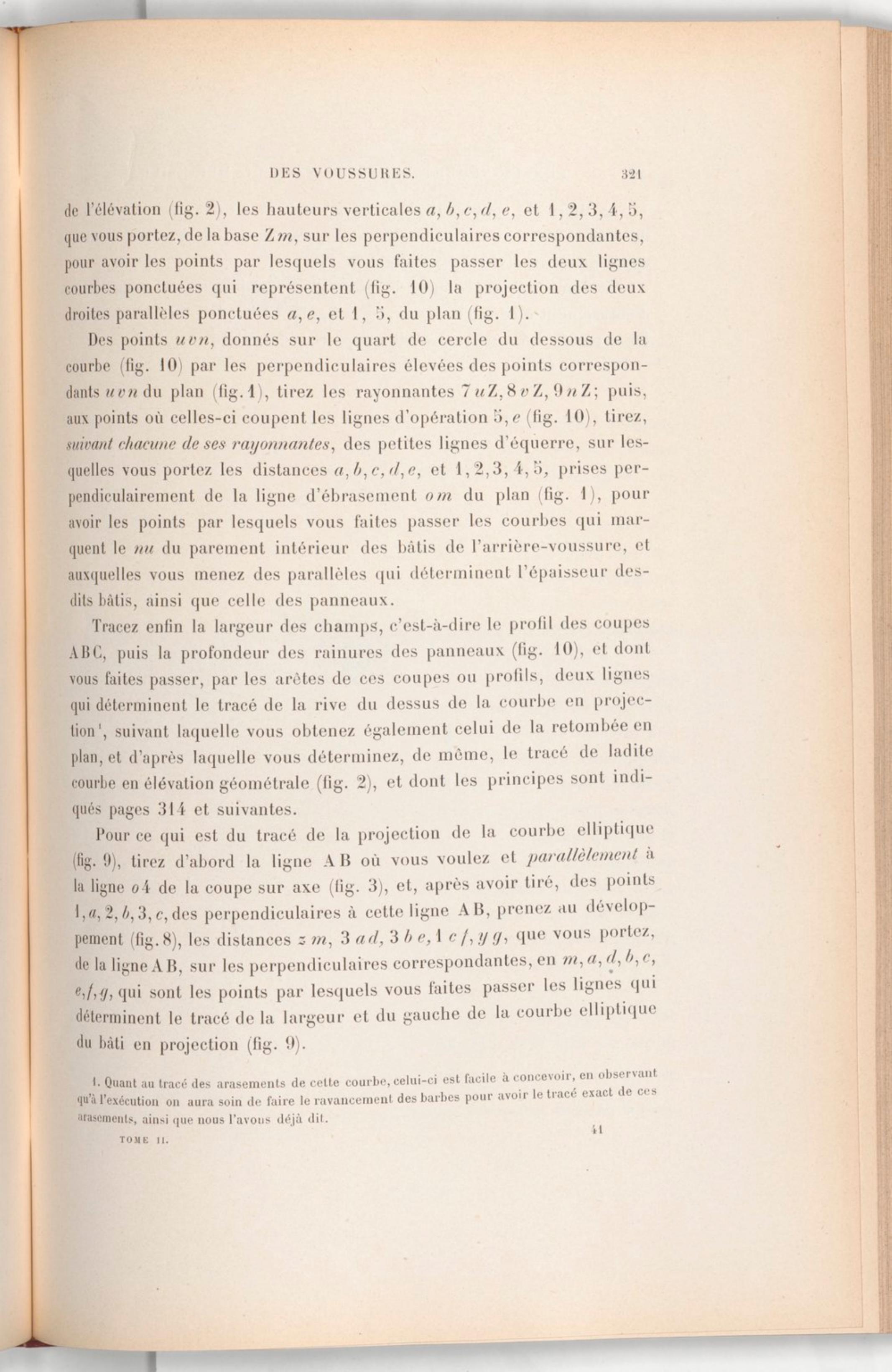

de l'élévation (fig. 2), les hauteurs verticales a, b, c, d, e, et 1, 2, 3, 4, 5, que vous portez, de la base Zm, sur les perpendiculaires correspondantes, pour avoir les points par lesquels vous faites passer les deux lignes courbes ponctuées qui représentent (fig. 10) la projection des deux droites parallèles ponctuées a, e, et 1, 5, du plan (fig. 1).

Des points uvn, donnés sur le quart de cercle du dessous de la courbe (fig. 10) par les perpendiculaires élevées des points correspondants uvn du plan (fig. 1), tirez les rayonnantes 7uZ, 8vZ, 9nZ; puis, aux points où celles-ci coupent les lignes d'opération 5, e (fig. 10), tirez, suivant chacune de ses rayonnantes, des petites lignes d'équerre, sur les- quelles vous portez les distances a, b, c, d, e, et 1, 2, 3, 4, 5, prises perpendiculairement de la ligne d'ébrasement om du plan (fig. 1), pour avoir les points par lesquels vous faites passer les courbes qui marquent le nu du parement intérieur des bâtis de l'arrière-voussure, et auxquelles vous menez des parallèles qui déterminent l'épaisseur des-dits bâtis, ainsi que celle des panneaux.

Tracez enfin la largeur des champs, c'est-à-dire le profil des coupes ABC, puis la profondeur des rainures des panneaux (fig. 10), et dont vous faites passer, par les arêtes de ces coupes ou profils, deux lignes qui déterminent le tracé de la rive du dessus de la courbe en projection¹, suivant laquelle vous obtenez également celui de la retombée en plan, et d'après laquelle vous déterminez, de même, le tracé de ladite courbe en élévation géométrale (fig. 2), et dont les principes sont indiqués pages 314 et suivantes.

Pour ce qui est du tracé de la projection de la courbe elliptique (fig. 9), tirez d'abord la ligne AB où vous voulez et parallèlement à la ligne o4 de la coupe sur axe (fig. 3), et, après avoir tiré, des points 1, a, 2, b, 3, c, des perpendiculaires à cette ligne AB, prenez au développement (fig. 8), les distances z m, 3 a d, 3 b e, 1 c f, y g, que vous portez, de la ligne AB, sur les perpendiculaires correspondantes, en m, a, d, b, c, e, f, g, qui sont les points par lesquels vous faites passer les lignes qui déterminent le tracé de la largeur et du gauche de la courbe elliptique du bâti en projection (fig. 9).

1. Quant au tracé des arasements de cette courbe, celui-ci est facile à concevoir, en observant qu'à l'exécution on aura soin de faire le ravancement des barbes pour avoir le tracé exact de ces arasements, ainsi que nous l'avous déjà dit.
